Industriālajiem objektiem

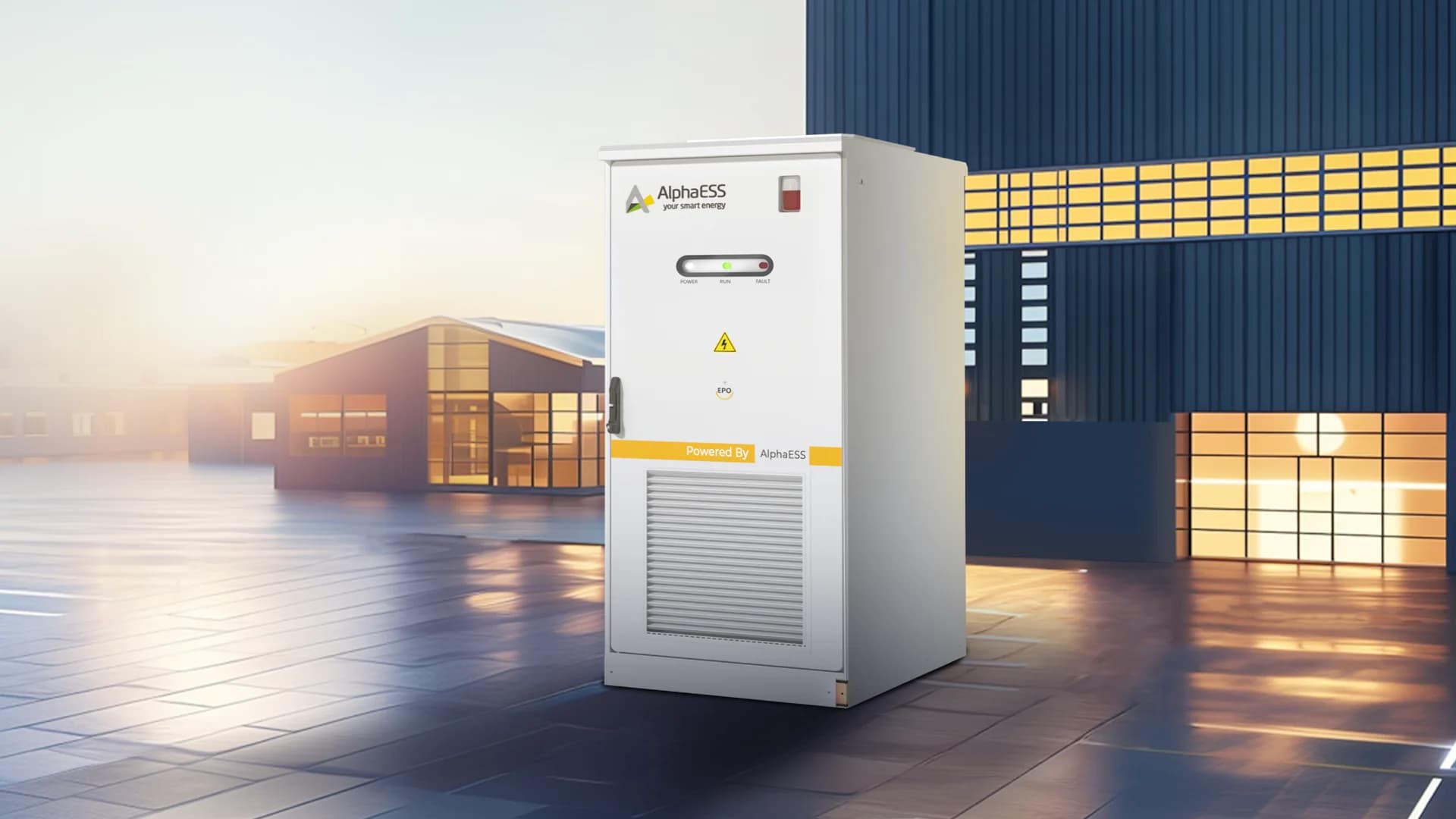

AlphaESS TB125
Šķidruma dzesēšanas skapis · STORION-LC-TB125
- Ietilpība
- 261,2 kWh
- Jauda
- 125 kW
Kam tā domāta
TB125 ir rūpnieciska enerģijas uzkrāšanas sistēma vienā skapī: 125 kW jaudas un 261,2 kWh ietilpības ar šķidruma dzesēšanu, pārveidotāju, akumulatoru vadību un ugunsdrošības sistēmu. Tā domāta ražotnēm un komercobjektiem, kur jāsamazina jaudas maksa, jānogriež patēriņa pīķi vai jānodrošina rezerve tehnoloģiskajam procesam.
125 kW jauda ļauj noņemt slodzes virsotnes, kas nosaka jaudas maksu, nepalielinot pieslēguma jaudu.
Ar STS bloku pārslēgšanās uz rezerves barošanu notiek ≤ 20 ms — process turpinās bez pārtraukuma.
Tīkla režīmā paralēli var savienot līdz 25 skapjiem; aptuveni 1 MW jaudas iegūst no astoņiem.
Ko sistēma dara
Maiņstrāvas pieslēgums, skaitītāja pieslēgums un EMS iestatīšana — pārējais atnāk samontēts rūpnīcā.
Vienmērīgāka šūnu temperatūra un aktīva balansēšana; pārveidotāja efektivitāte līdz 99%.
Grafiks, pašpatēriņš, ģeneratora atbalsts un jaudas ierobežošana — stratēģiju izvēlas pēc objekta tarifa.
Dūmu un temperatūras detektori, aerosola dzēšana pakas un raka līmenī un sprinklers.
Tehniskie dati
Vērtības pēc ražotāja datu lapas. Precīzu konfigurāciju un pieslēguma risinājumu apstiprinām pēc objekta priekšizpētes.
| Modelis | STORION-LC-TB125 |
|---|---|
| Nominālā jauda | 125 kVA (pie 45 °C) |
| Maks. izejas jauda | 137,5 kVA |
| Pārslodze | 110% ilgstoši · 120% 1 min |
| Nominālais AC spriegums | 400 V (±15%) 3L/N/PE |
| Dzesēšana | šķidruma |
| Pārveidotāja efektivitāte | līdz 99% |
| Pārslēgšanās uz rezervi | ≤ 20 ms (ar STS bloku) |
| Paralēli | līdz 25 vienībām tīkla režīmā · līdz 5 tīkla/ārpustīkla režīmā |
| Aizsardzības klase | IP55 |
| Darba temperatūra | −20 līdz +50 °C (virs 45 °C ar jaudas samazinājumu) |
| Gaisa mitrums | 0–95% RH |
| Maks. uzstādīšanas augstums | 3 000 m (virs 2 000 m ar jaudas samazinājumu) |
| Svars | 2,9 t |
| Sakari | Modbus TCP |
| Sertifikāti | IEC 62477 · IEC 62109 · IEC 61000 · EN 50549 · VDE 4105 · G99 |
| Modelis | M166314-S |
|---|---|
| Ietilpība | 261,2 kWh |
| Ķīmija | LiFePO₄ (314 Ah šūnas) |
| Konfigurācija | 1P260S · 5 moduļi virknē |
| Darba spriegums | 702–936 V |
| Lādēšanas / izlādes jauda | 130,6 kW (0,5 P) |
| Izlādes dziļums | 98% tīklā · 90% ārpus tīkla |
| Ciklu skaits | 8 000 pie 0,5 P un 25 °C* |
| Izmēri (P × Dz × A) | 1 003 × 1 500 × 2 483 mm |
| Ugunsdrošība | dūmu un temperatūras detektori + aerosols (paka un raks) + sprinklers |
| Sertifikāti | UN 38.3 · IEC 62619 · IEC 62477 · UL 9540A · IEC 61000 |
* Ciklu skaits mērīts ražotāja laboratorijas apstākļos. Reālais skaits ir atkarīgs no izlādes dziļuma, temperatūras un lādēšanas režīma objektā.
Datu avots — ražotāja produkta lapa un datu lapa (PDF) · sistēma pieejama arī ENERGUM e-veikalā.
Jautājumi un atbildes
Ar STS bloku pārslēgšanās notiek ≤ 20 ms. Tas ir pietiekami ātri, lai vairums ražošanas iekārtu un serveru pārtraukumu nepamanītu, bet katram objektam kritiskās grupas atlasām projektā.
Tīkla režīmā paralēli var savienot līdz 25 skapjiem — aptuveni 1 MW jaudas sanāk no astoņiem skapjiem. Kombinētā tīkla un ārpustīkla režīmā paralēli var savienot līdz 5 vienībām.
Pieļaujamais izlādes dziļums ir 98% tīkla režīmā un 90% ārpus tīkla. Konkrēto darba diapazonu iestatām pēc tā, cik daudz rezerves objektam jāpatur.
Nevajag. Aizsardzības klase ir IP55, un skapī jau ir pārveidotājs, akumulatoru vadība, šķidruma dzesēšana un ugunsdrošības sistēma. Vajag sagatavotu pamatni un pieslēgumu; skapis sver 2,9 t.
Ražotāja datu lapa norāda 8 000 ciklu pie 0,5 P un 25 °C laboratorijas apstākļos. Reālo kalpošanas laiku nosaka tas, cik dziļi un cik bieži sistēmu izlādē — to ieplānojam jau priekšizpētē.
