Nelieliem un vidējiem uzņēmumiem

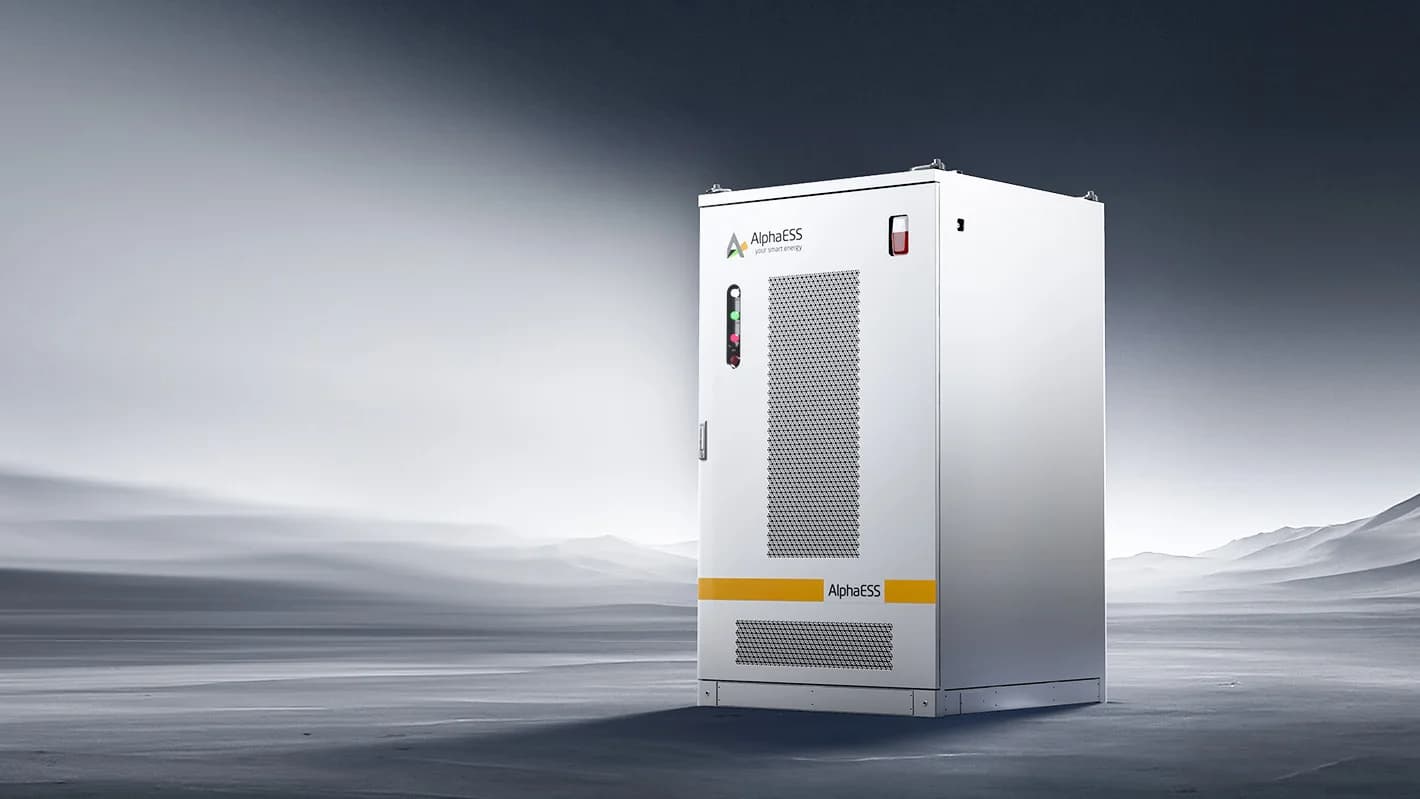

AlphaESS H50-G3
Viss vienā skapī — H30 / H50 · STORION-H30/H50-G3
- Ietilpība
- 72,3–241 kWh
- Jauda
- 30 / 50 kW
Kam tā domāta
H30/H50-G3 ir gatavs enerģijas uzkrāšanas skapis: akumulatori, pārveidotājs un vadība jau ir iekšā un savā starpā saslēgti. Objektā tas prasa aptuveni 1,5 m² grīdas un vienu pieslēgumu, tāpēc uzstādīšana ir īsa un paredzama.
Sistēma strādā gan tīklā, gan ārpus tīkla, un pārslēgšanās notiek 20 ms laikā — process pat nepamana pārtraukumu.
Skapis atbalsta gan līdzstrāvas, gan maiņstrāvas, gan hibrīda pieslēgumu, tāpēc der arī jau strādājošai saules elektrostacijai.
Paralēli var savienot līdz 10 vienībām — kopā 500 kW un 2,41 MWh.
Ko sistēma dara
Pārveidotājs un akumulatori vienā korpusā aptuveni 1,5 m² platībā — atsevišķa telpa nav vajadzīga.
Tīkla atslēguma gadījumā sistēma pārņem barošanu 20 ms laikā. Kuras grupas paliek barotas, nosakām projektā.
Trokšņa līmenis ≤ 65 dB metra attālumā, korozijas klase C4, darba diapazons no −30 līdz +50 °C.
Sistēma spēj pati veidot tīkla spriegumu, tāpēc der arī objektiem ar vāju vai nestabilu pieslēgumu.
Tehniskie dati
Vērtības pēc ražotāja datu lapas. Precīzu konfigurāciju un pieslēguma risinājumu apstiprinām pēc objekta priekšizpētes.
| Modelis | STORION-H30-G3 / STORION-H50-G3 |
|---|---|
| Nominālā jauda | 30 kW / 50 kW |
| Ietilpība | H30 — 72,3 vai 144,6 kWh · H50 — 120,5 vai 241 kWh |
| Vienā skapī | 120,5 kWh |
| Maks. / Eiropas efektivitāte | 97,8% / 97,2% |
| Cikla lietderība (DC↔AC) | 92% |
| Pārslēgšanās uz rezervi | 20 ms |
| Paralēli | līdz 10 vienībām — 500 kW / 2,41 MWh |
| Pieļaujamā PV jauda | 150% no invertora nominālās |
| Aizsardzības klase | IP55 |
| Korozijas klase | C4 |
| Trokšņa līmenis | ≤ 65 dB @ 1 m |
| Darba temperatūra | −30 līdz +50 °C (virs 45 °C pārveidotājs samazina jaudu) |
| Gaisa mitrums | 0–90% (bez kondensāta) |
| Maks. uzstādīšanas augstums | 3 000 m (virs — ar jaudas samazinājumu) |
| Dzesēšana | HVAC |
| Ugunsdrošība | aerosols + dūmu un temperatūras detektori |
| Sakari | RS485 · CAN · Ethernet · Modbus TCP |
| Izmēri (P × Dz × A) | 1 120 × 1 300 × 2 095 mm |
| Svars | 1 700 kg (ar 5 × M77314-S) |
| Ražotāja garantija | 5 gadi iekārtai · 10 gadi akumulatoram |
| Modelis | M77314-S |
|---|---|
| Ķīmija | LiFePO₄ |
| Šūnas | 3,2 V / 314 Ah, konfigurācija 1P24S |
| Nominālā ietilpība | 24,1 kWh |
| Nominālais spriegums | 76,8 V |
| Darba spriegums | 69,6–85,2 V |
| Maks. lādēšanas / izlādes strāva | 157 A |
| Ciklu skaits | 8 000 līdz 70% atlikušās ietilpības* |
| Izmēri (P × Dz × A) | 525 × 856 × 260 mm |
| Svars | 168 kg |
* Ciklu skaits mērīts ražotāja laboratorijas apstākļos. Reālais skaits ir atkarīgs no izlādes dziļuma, temperatūras un lādēšanas režīma objektā.
Datu avots — ražotāja produkta lapa un datu lapa (PDF).
Jautājumi un atbildes
Viens skapis ir 1 120 × 1 300 × 2 050 mm un sver 1 600 kg — aptuveni 1,5 m² grīdas platības. Tajā jau ir gan akumulatori, gan pārveidotājs, tāpēc atsevišķa iekārtu telpa nav vajadzīga.
Jā. Sistēma darbojas gan tīklā, gan ārpus tīkla, un pārslēgšanās notiek 20 ms laikā. Kuras sadales grupas paliek barotas un cik ilgi — nosakām projektā pēc jūsu slodzēm.
Deklarētais darba diapazons ir no −30 līdz +50 °C, korozijas klase C4. Virs 45 °C pārveidotājs pakāpeniski samazina jaudu — tas ir vasaras, nevis ziemas ierobežojums.
Paralēli var savienot līdz 10 vienībām, kopā 500 kW un 2,41 MWh. Lielākiem objektiem parasti izdevīgāk ir TB125 vai konteinera klases TB500.
Ražotāja datu lapa norāda 8 000 ciklu līdz 70% atlikušās ietilpības. Sistēmas cikla lietderība ir 92%, garantija — 5 gadi iekārtai un 10 gadi akumulatoram.
